當前位置：首頁>產品中心>室外光纜>非金屬層絞式Y(jié)護套光纜

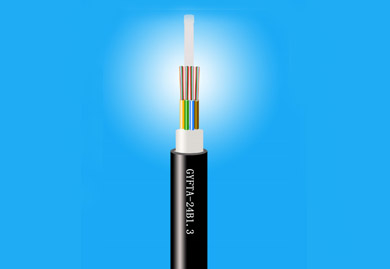

GYFTA光纜結構是將單模光纖或多模光纖放入由高模量的聚脂材料作成的松套管中，套管內填充防水化合物.纜芯的中心是一根非金屬加強芯，對于某些芯數的光纜來說，非金屬加強芯外還需擠上一層聚乙烯（PE）。松套管（和填充繩）圍繞中心加強芯絞合成緊湊的圓形纜芯，纜芯內的縫隙充以阻水填充物。涂塑鋁帶（APL）縱包后擠制聚乙烯護套成纜。
購買鏈接
- 產品特點

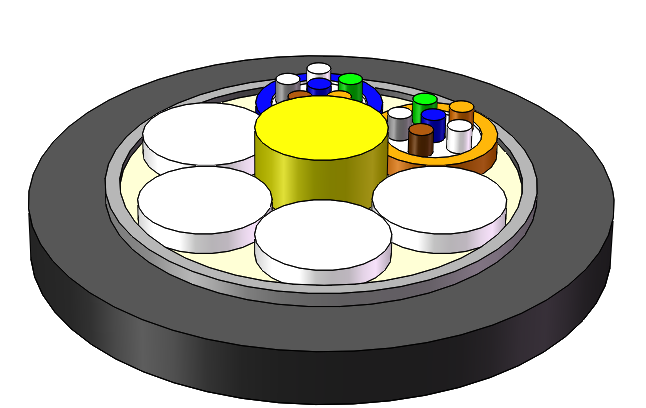

- 光纜結構圖
- 產品標準
精確控制的光纖余長保證了光纜具有的良好的機械性能和溫度性能。
松套管材料本身具有良好的耐水解性能和較高的強度。
管內充以特種油膏，對光纖進行了關鍵性保護。
良好的抗側壓性和柔軟性。
低煙無鹵阻燃護套料具有良好阻燃性能。
全介質光纜。不用接地，不會遭雷擊。
結構參數
光纜型號 Cable Type （以2纖遞增） (Increased by 2 fibers) | 光纖數 Fiber Count | 單元數 Tubes | 參考光纜重量 Cable Weight kg/km（Ref） | 允許拉伸力 Tensile Strength 長期/短期 Long/Short Term (N) | 允許壓扁力 Crush Resistance 長期/短期 Long/Short Term (N/100mm) | 彎曲半徑 Bending Radius 靜態/動態 Static/Dynamic (mm) |
GYFTA-2-36Xn | 2-36 | 6 | 82 | 600/1000 | 300/1000 | 10D/20D |
GYFTA-38-72Xn | 38-72 | 6 | 85 | |||
GYFTA-74-96Xn | 74-96 | 8 | 116 | |||
GYFTA-98-120Xn | 98-120 | 10 | 137 | |||
GYFTA-122-144Xn | 122-144 | 12 | 163 | |||
GYFTA-2-42Xn | 2-42 | 7 | 93 | 600/1500 | ||
GYFTA-44-84Xn | 44-84 | 7 | 96 | |||
GYFTA-86-96Xn | 86-96 | 8 | 119 | |||
GYFTA-98-120Xn | 98-120 | 10 | 140 | |||
GYFTA-122-144Xn | 122-144 | 12 | 165 | |||
GYFTA-2-48Xn | 2-48 | 8 | 114 | 1000/3000 | ||
GYFTA-50-96Xn | 50-96 | 8 | 121 | |||
GYFTA-98-120Xn | 98-120 | 10 | 145 | |||
GYFTA-122-144Xn | 122-144 | 12 | 171 |
光學特性
光纖類型 Fiber Type | G.652 | G.655 | 50/125 μm | 62.5/125 μm | |
衰減 Attenuation（+20℃） | @ 850 nm | ≤ 3.3 dB/km | ≤ 3.5 dB/km | ||
@1300 nm | ≤ 1.2 dB/km | ≤ 1.2 dB/km | |||
@1310 nm | ≤ 0.36 dB/km | ≤ 0.40 dB/km | |||
@1550 nm | ≤ 0.22 dB/km | ≤ 0.23 dB/km | |||
帶寬 Bandwidth | @ 850 nm | ≥ 500 MHz·km | ≥ 200 MHz·km | ||
@1300 nm | ≥ 500 MHz·km | ≥ 500 MHz·km | |||
數值孔徑 Numerical Aperture | 0.200 ± 0.015 NA | 0.275 ± 0.015 NA | |||
光纜截止波長Cable Cut-off Wavelength lcc | ≤ 1260 nm | ≤ 1450 nm | |||
適用：管道、架空
儲存、使用溫度：-40℃至+70℃
樂飛光電公司GYFTA光纜符合YD/T 901標準和IEC 60794-1標準。
