致力于打造西部最具有競爭力的光纖光纜企業(yè)

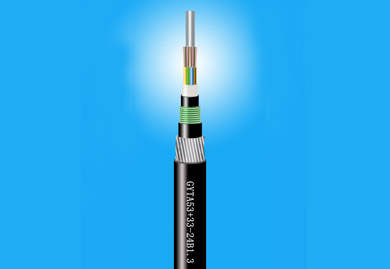

GYTA53+33光纜的結構是將250μm光纖套入高模量材料制成的松套管中，套管內填充防水化合物。纜芯的中心是一根金屬加強芯，松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物。涂塑鋁帶（APL）縱包后擠一層聚乙烯內護套，雙面涂塑鋼帶（PSP）縱包后擠制聚乙烯外護套。再經單細圓鋼絲鎧裝后，最終擠制聚乙烯外護層成纜。
購買鏈接
- 產品特點

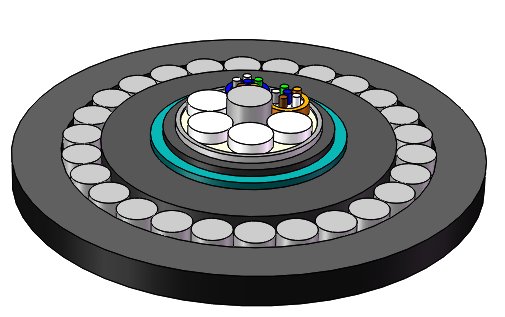

- 光纜結構圖
- 產品標準
1.具有很好的機械性能和溫度特性
2.單細圓鋼絲鎧裝使光纜具有更強的抗拉性能
3.松套管材料本身具有良好的耐水解性能和較高的強度
4.管內充以特種油膏，對光纖進行了關鍵性保護
5.良好的抗壓性和柔軟性
6.采用下列措施來確保光纜的防水性能：
· 單根鋼絲中心加強芯
· 松套管內填充特種防水化合物
· 完全纜芯填充
· 涂塑鋁帶（APL）防潮層
· 良好的阻水材料防止光纜縱向滲水
結構參數
光纜型號 Cable Type （以2纖遞增） (Increased by 2 fibers) | 光纖數 Fiber Count | 單元數 Tubes | 參考光纜重量 Cable Weight kg/km（Ref） | 允許拉伸力 Tensile Strength 長期/短期 Long/Short Term (N) | 允許壓扁力 Crush Resistance 長期/短期 Long/Short Term (N/100mm) | 彎曲半徑 Bending Radius 靜態(tài)/動態(tài) Static/Dynamic (mm) |
GYTA53+33-2-30Xn | 2-30 | 5 | 603 | 4000/10000 | 3000/5000 | 12.5D/25D |
GYTA53+33-32-36Xn | 32-36 | 6 | 641 | |||
GYTA53+33-38-60Xn | 38-60 | 5 | 660 | |||
GYTA53+33-62-72Xn | 62-72 | 6 | 704 | |||
GYTA53+33-74-96Xn | 74-96 | 8 | 786 | |||
GYTA53+33-98-120Xn | 98-120 | 10 | 854 | |||
GYTA53+33-122-144Xn | 122-144 | 12 | 950 | |||
GYTA53+33-2-30Xn | 2-30 | 5 | 739 | 10000/20000 | 3000/5000 | 12.5D/25D |
GYTA53+33-32-36Xn | 32-36 | 6 | 783 | |||
GYTA53+33-38-60Xn | 38-60 | 5 | 809 | |||
GYTA53+33-62-72Xn | 62-72 | 6 | 862 | |||
GYTA53+33-74-96Xn | 74-96 | 8 | 946 | |||
GYTA53+33-98-120Xn | 98-120 | 10 | 1032 | |||
GYTA53+33-122-144Xn | 122-144 | 12 | 1122 |
光學特性
光纖類型 Fiber Type | G.652 | G.655 | 50/125 μm | 62.5/125 μm | |
衰減 Attenuation（+20℃） | @ 850 nm | ≤ 3.3 dB/km | ≤ 3.5 dB/km | ||
@1300 nm | ≤ 1.2 dB/km | ≤ 1.2 dB/km | |||
@1310 nm | ≤ 0.36 dB/km | ≤ 0.40 dB/km | |||
@1550 nm | ≤ 0.22 dB/km | ≤ 0.23 dB/km | |||
帶寬 Bandwidth | @ 850 nm | ≥ 500 MHz·km | ≥ 200 MHz·km | ||
@1300 nm | ≥ 500 MHz·km | ≥ 500 MHz·km | |||
數值孔徑 Numerical Aperture | 0.200 ± 0.015 NA | 0.275 ± 0.015 NA | |||
光纜截止波長Cable Cut-off Wavelength lcc | ≤ 1260 nm | ≤ 1450 nm | |||
適用：管道、架空、直埋
儲存、使用溫度：-40℃至+70℃
樂飛光電公司GYTA53+33光纜符合YD/T 901和IEC 60794-1標準。
