當前位置：首頁>產品中心>室外光纜>松套層絞式加強鎧裝光纜

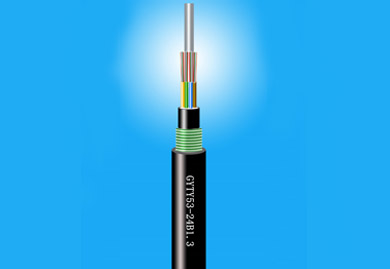

GYTY53光纜的結構是將250μm光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還需擠上一層聚乙烯（PE）。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物后擠一層聚乙烯內護套，然后雙面涂塑鋼帶（PSP）縱包后擠制聚乙烯護套成纜。
購買鏈接
- 產品特點

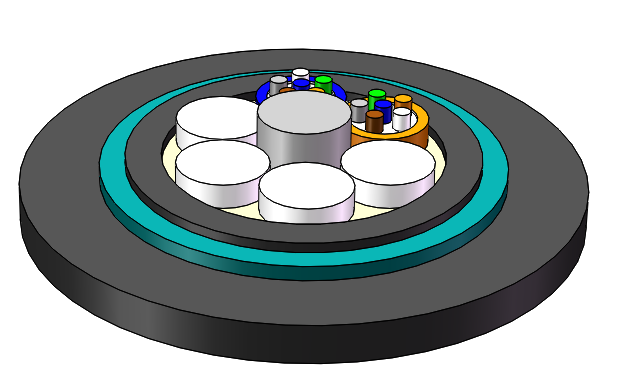

- 光纜結構圖
- 產品標準
1.具有很好的機械性能和溫度特性
2.松套管材料本身具有良好的耐水解性能和較高的強度
3.管內充以特種油膏，對光纖進行了關鍵性保護
4.良好的抗壓性和柔軟性
5.采用下列措施來確保光纜的防水性能：
·單根鋼絲中心加強芯
·松套管內填充特種防水化合物
·完全纜芯填充
·雙面涂塑鋼帶（PSP）提高光纜的抗透潮能力
·良好的阻水材料防止光纜縱向滲水
結構參數
光纜型號 Cable Type （以2纖遞增） (Increased by 2 fibers) | 光纖數 Fiber Count | 單元數 Tubes | 參考光纜重量 Cable Weight kg/km（Ref） | 允許拉伸力 Tensile Strength 長期/短期 Long/Short Term (N) | 允許壓扁力 Crush Resistance 長期/短期 Long/Short Term (N/100mm) | 彎曲半徑 Bending Radius 靜態/動態 Static/Dynamic (mm) |
GYTY53-2-36Xn | 2-36 | 6 | 141 | 1000/3000 | 1000/3000 | 10D/20D |
GYTY53-38-72Xn | 38-72 | 6 | 161 | |||
GYTY53-74-96Xn | 74-96 | 8 | 186 | |||
GYTY53-98-120Xn | 98-120 | 10 | 219 | |||
GYTY53-122-144Xn | 122-144 | 12 | 244 | |||
GYTY53-146-240Xn | 146-240 | 20 | 264 | |||
GYTY53-242-288Xn | 242-288 | 24 | 301 |
光學特性
光纖類型 Fiber Type | G.652 | G.655 | 50/125 μm | 62.5/125 μm | |
衰減 Attenuation（+20℃） | @ 850 nm | ≤ 3.3 dB/km | ≤ 3.5 dB/km | ||
@1300 nm | ≤ 1.2 dB/km | ≤ 1.2 dB/km | |||
@1310 nm | ≤ 0.36 dB/km | ≤ 0.40 dB/km | |||
@1550 nm | ≤ 0.22 dB/km | ≤ 0.23 dB/km | |||
帶寬 Bandwidth | @ 850 nm | ≥ 500 MHz·km | ≥ 200 MHz·km | ||
@1300 nm | ≥ 500 MHz·km | ≥ 500 MHz·km | |||
數值孔徑 Numerical Aperture | 0.200 ± 0.015 NA | 0.275 ± 0.015 NA | |||
光纜截止波長Cable Cut-off Wavelength lcc | ≤ 1260 nm | ≤ 1450 nm | |||
適用：管道、架空、直埋
儲存、使用溫度：-40℃至+70℃
樂飛光電公司GYTY53光纜符合YD 901-2009和IEC 60794-1標準。
