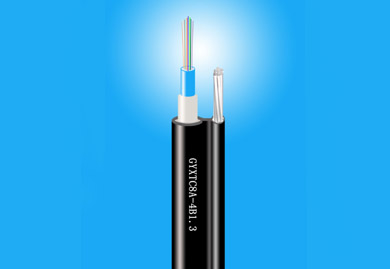

GYXTC8A光纜的結構是將250μm光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。松套管外用一層涂塑鋁帶（APL）縱包后，和鋼絲絞線集成到一個8字型的聚乙烯護套內。
樂飛光電有限公司還可提供Y護套或S護套的8字型光纜GYXTC8Y、GYXTC8S等，此類產品多應用于自承式架空敷設。
購買鏈接
- 產品特點

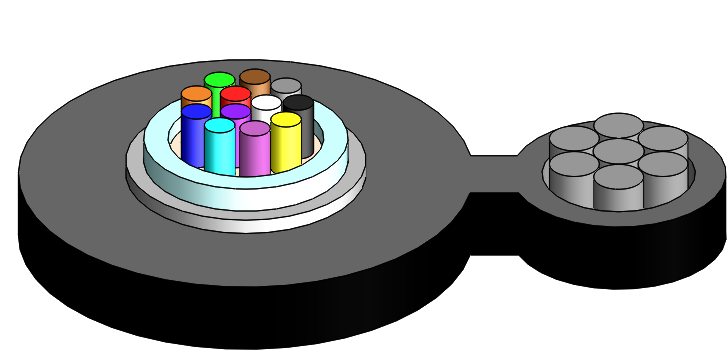

- 光纜結構圖
- 產品標準
1.鋼絲絞線具有極高的抗拉強度，便于自承式架空敷設，降低安裝成本
2.光纜具有很好的機械性能和溫度特性
3.松套管材料本身具有良好的耐水解性能和較高的強度
4.管內充以特種油膏，對光纖進行了關鍵性保護
5.采用下列措施來確保光纜的防水性能：
·單根鋼絲中心加強芯
·松套管內填充特種防水化合物
·完全纜芯填充
·涂塑鋁帶（APL）防潮層
結構參數
光纜型號 Cable Type （以2纖遞增） (Increased by 2 fibers) | 光纖數 Fiber Count | 單元數 Tubes | 參考光纜重量 Cable Weight kg/km（Ref） | 允許拉伸力 Tensile Strength 長期/短期 Long/Short Term (N) | 允許壓扁力 Crush Resistance 長期/短期 Long/Short Term (N/100mm) | 彎曲半徑 Bending Radius 靜態/動態 Static/Dynamic (mm) |
GYXTC8A-2-12Xn | 2-12 | 1 | 96 | 2500/5000 | 300/1000 | 10D/20D |
GYXTC8A-2-24Xn | 2-24 | 1 | 99 | |||
GYXTC8A-26-36Xn | 26-36 | 1 | 105 | |||
GYXTC8S-38-48Xn | 38-48 | 1 | 117 |
光學特性
光纖類型 Fiber Type | G.652 | G.655 | 50/125 μm | 62.5/125 μm | |
衰減 Attenuation（+20℃） | @ 850 nm | ≤ 3.3 dB/km | ≤ 3.5 dB/km | ||
@1300 nm | ≤ 1.2 dB/km | ≤ 1.2 dB/km | |||
@1310 nm | ≤ 0.36 dB/km | ≤ 0.40 dB/km | |||
@1550 nm | ≤ 0.22 dB/km | ≤ 0.23 dB/km | |||
帶寬 Bandwidth | @ 850 nm | ≥ 500 MHz·km | ≥ 200 MHz·km | ||
@1300 nm | ≥ 500 MHz·km | ≥ 500 MHz·km | |||
數值孔徑 Numerical Aperture | 0.200 ± 0.015 NA | 0.275 ± 0.015 NA | |||
光纜截止波長Cable Cut-off Wavelength lcc | ≤ 1260 nm | ≤ 1450 nm | |||
適用：自承式架空
儲存、使用溫度：-40℃至+70℃
樂飛光電公司GYXTC8A光纜符合YD/T 1155和IEC 60794-1標準。
